Chu trình làm việc của máy lạnh nén hơi 2 cấp

Có rất nhiều chu trình hai cấp nén khác nhau, bài viết dưới đây chúng tôi sẽ giới thiệu một số chu trình hai cấp nén tiêu biểu và thông dụng nhất hiện nay.

Chu trình hai cấp nén làm mát trung gian hoàn toàn, một lần tiết lưu bình trung gian không có ống xoắn

Sơ đồ nguyên lý

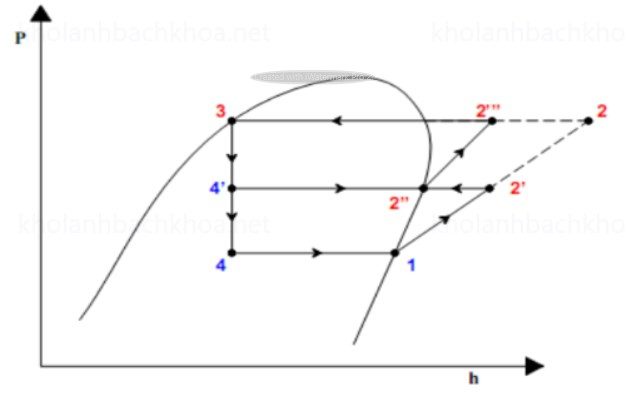

Đồ thị nhiệt động

Ngoài sử dụng bình trung gian không có ống xoắn như trên sơ đồ nguyên lý để làm mát hơi môi chất sau nén cấp thấp, người ta có thể sử dụng thiết bị làm mát trung gian sử dụng môi trường (nước hay không khí để trao đổi nhiệt).

Lượng môi chất tuần hoàn qua hai máy nén không đổi:

G_o1 = G_o2 = G = Q_o/i₁ – i₄ kg/h

Năng suất thể tích của máy nén tầm thấp và tầm cao là:

V_thấp = G.v₁      ;  V_cao = G.v_2”

Nếu cùng áp suất sôi và áp suất ngưng, nhưng chỉ nén một cấp thì quá trình nén sẽ là quá trình 1-2. Nhiệt độ cuối quá trình nén T₂ > T_2”, đồng thời công nén sẽ lớn hơn 2 cấp nén.

Máy hai cấp nén làm mát trung gian không hoàn toàn bình trung gian không ống xoắn hai lần tiết lưu

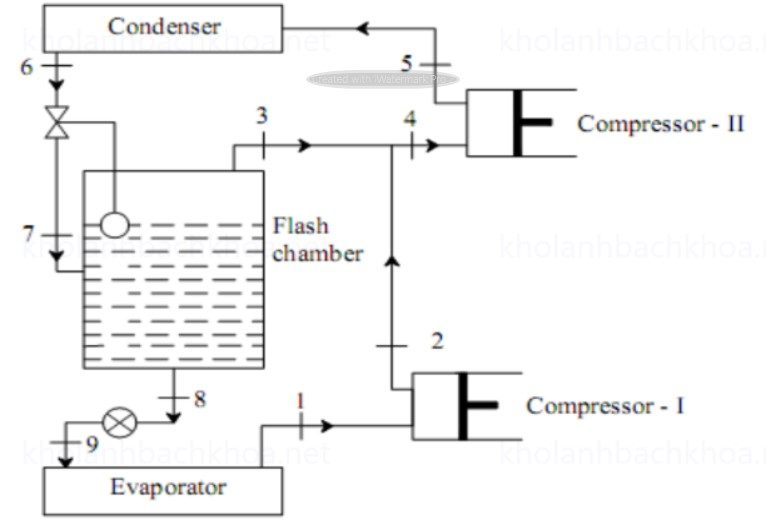

Sơ đồ nguyên lý

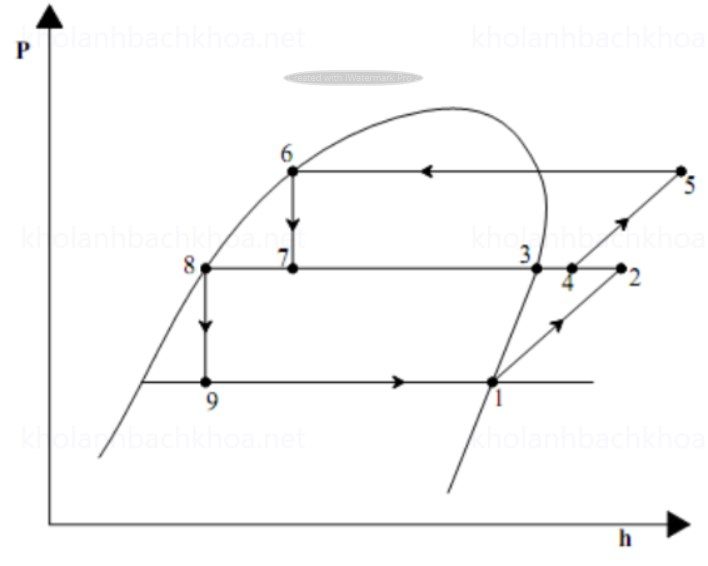

Đồ thị nhiệt động

Khi thực hiện tiết lưu 2 lần làm tăng năng suất lạnh riêng. Hiệu áp suất của van tiết lưu 2 (Δp = p₈ – p₉) nhỏ, nên dàn bay hơi không thể đặt xa và cao so với bình trung gian.

Máy lạnh hai cấp bình trung gian có ống xoắn hai van tiết lưu

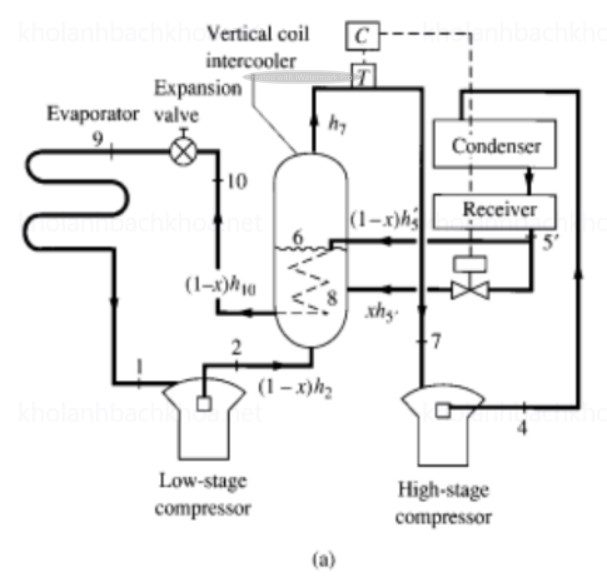

Sơ đồ nguyên lý

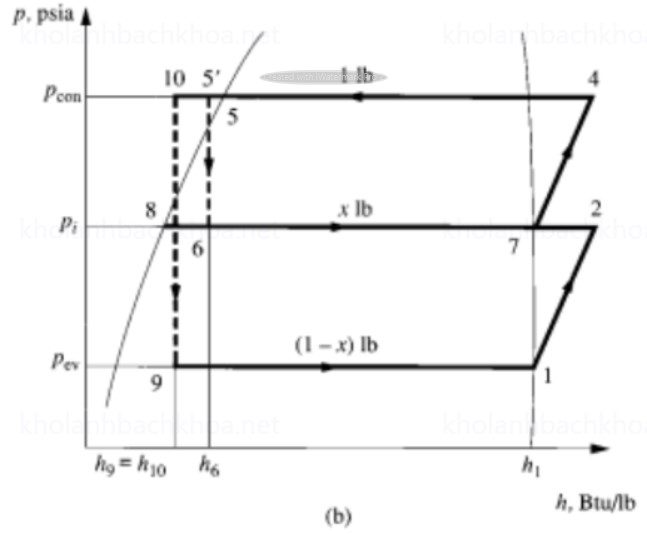

Đồ thị nhiệt động

Chu trình máy lạnh này được sử dụng rộng rãi hiện nay, do có ưu điểm sau:

• Hiệu áp suất của van tiết lưu, tiết lưu môi chất vào dàn bay hơi lớn, nên dàn bay hơi đặt ở xa hoặc cao hơn bình trung gian.
• Do môi chất đi trong ống xoắn nên dầu bôi trơn và tạp chất khác trong bình trung gian không vào dàn bay hơi được
