Cấu tạo, sơ đồ điều hòa treo tường
Điều hòa treo tường là thiết bị làm lạnh phổ biến trong các hộ gia đình, văn phòng, cửa hàng hiện nay. Vậy điều hòa treo tường có đặc điểm gì? Cấu tạo như nào? Cùng chúng tôi tìm hiểu ngay nhé!
Đặc điểm
- Có các loại 1 chế độ (làm lạnh) và 2 chế độ (làm lạnh và sưởi).
- Kết cấu gồm có 2 cục (cục nóng và cục lạnh), lắp đặt khó và phức tạp hơn loại máy cửa sổ.
- Vị trí lắp đặt dễ xác định, có phụ thuộc vào kiến trúc, bảo đảm mỹ quan căn phòng và tòa nhà.
- Khi làm việc không gây tiếng ồn trong phòng.
- Nhìn chung máy điều hòa loại treo tường ưu việt và tiện nghi hơn máy điều hòa nhiệt độ loại cửa sổ.
Cấu tạo điều hòa treo tường
Máy điều hòa nhiệt độ hai cục (cục nóng và cục lạnh) sử dụng các thiết bị lạnh tương tự như máy điều hòa nhiệt độ loại cửa sổ, gồm có: máy nén, dàn bay hơi, dàn ngưng tụ, bình tách lỏng, ống mao và phin lọc.
Cánh quạt của dàn ngưng tụ và dàn bay hơi được gắn vào hai động cơ riêng biệt, với quạt làm mát dàn ngưng tụ luôn hoạt động ở chế độ hút.
Ngoài ra, máy điều hòa hai cục còn có hai van chặn (chặn lỏng và chặn hơi) để cô lập gas và hỗ trợ quá trình nạp gas. Các van này có thể là loại hai chiều hoặc ba chiều.
Van chặn 2 ngã
Van 2 ngã được dùng để chặn lỏng thấp áp. Van được đóng, mở bằng lục giác hoặc khóa. Khi vặn van theo chiều kim đồng hồ, lúc này van ở trạng thái khóa. Khi vặn van ngược chiều kim đồng hồ, lúc này van ở trạng thái mở.

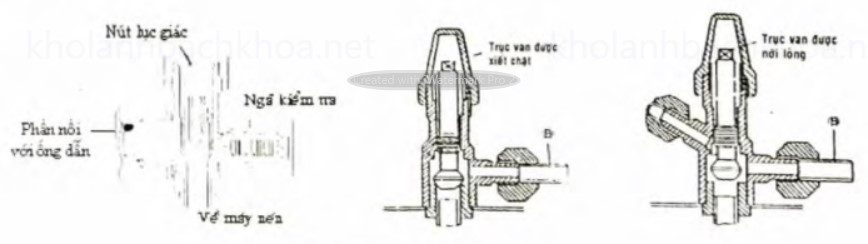

Van chặn 3 ngã
Van 3 ngã trong hệ thống điều hòa thường được sử dụng để chặn lỏng cao áp hoặc chặn hơi thấp áp. Van được điều khiển bằng cách vặn lục giác hoặc khóa. Khi van được vặn theo chiều kim đồng hồ, nó ở trạng thái khóa, còn khi vặn ngược chiều kim đồng hồ, van ở trạng thái mở.
So với van 2 ngã, van 3 ngã có thêm một ngã kiểm tra, giúp nạp gas, kiểm tra áp suất gas của hệ thống, và tạo chân không. Đây là điểm tiện lợi trong việc bảo dưỡng và vận hành hệ thống lạnh, đặc biệt trong quá trình kiểm tra và bảo trì.

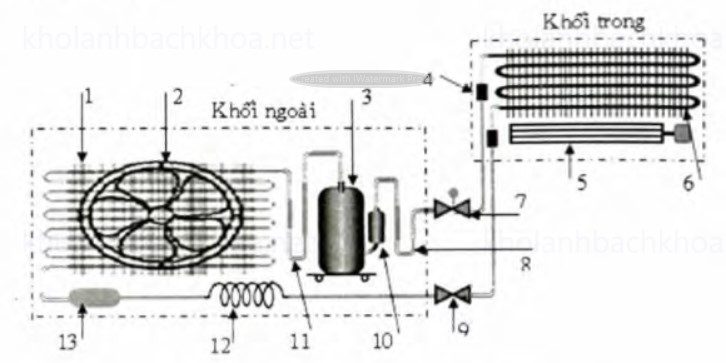

Sơ đồ hệ thống máy lạnh treo tường

- Dàn ngưng tụ
- Quạt dàn ngưng
- Máy nén
- Rắc co
- Quạt dàn bay hơi
- Dàn bay hơi
- Van chặn hơi
- Bẩy lỏng
- Van chặn lỏng
- Bình tách lỏng
- Bẩy dầu
- Ống mao
- Phin lọc
*Nguồn tham khảo: Tự động điều khiển các quá trình nhiệt lạnh – Nguyễn Tấn Dũng, Trịnh Văn Dũng
