Tự động hóa dàn nóng làm mát bằng không khí

Đối với thiết bị ngưng tụ làm mát bằng không khí, đặc biệt là loại đối lưu cưỡng bức, khi điều kiện làm mát thay đổi sẽ dẫn đến sự thay đổi về áp suất và nhiệt độ ngưng tụ. Điều này ảnh hưởng trực tiếp đến năng suất lạnh của hệ thống và tuổi thọ thiết bị.

Do đó, việc điều khiển tự động để thiết bị ngưng tụ hoạt động an toàn và hiệu quả là rất cần thiết.

Dàn nóng sử dụng 1 quạt

Đối với thiết bị ngưng tụ có diện tích trao đổi nhiệt nhỏ, người ta thường dùng một quạt để giải nhiệt. Khi hệ thống hoạt động thì quạt thiết bị ngưng tụ hoạt động, nhưng vì một lý do nào đó (nhiệt độ môi trường quá cao, quạt bị sự cố, bề mặt trao đổi nhiệt của thiết bị ngưng tụ bị bám bẩn,….) làm cho áp suất ngưng tụ quá cao.

Lúc này một thiết bị bảo vệ là rơle áp suất cao sẽ tác động ngắt nguồn vào máy nén, hoặc hệ thống. Trong trường hợp này cũng có thể sử dụng rơle nhiệt độ để khống chế nhiệt độ thiết bị ngưng tụ.

Dùng 1 quạt 1 phase 3 tốc độ

Đối với thiết bị ngưng tụ có diện tích trao đổi nhiệt vừa và nhỏ, nếu làm việc với điều kiện áp suất ngưng tụ dễ thay đổi, lúc này người ta thường dùng một quạt có nhiều tốc độ thay đổi để giải nhiệt. Ứng với một khoảng áp suất ngưng tụ thì sẽ cho tương ứng một tốc độ quạt chạy

Ví dụ:

• Khi áp suất ngưng tụ nhỏ hơn hoặc bằng 14kg/cm² thì tốc độ quạt 1 chạy.
• Khi áp suất ngưng tụ nhỏ hơn hoặc bằng 15kg/cm² và lớn hơn 14kg/cm² thì tốc độ quạt 2 chạy.
• Khi áp suất ngưng tụ nhỏ hơn hoặc bằng 16kg/cm² và lớn hơn 15kg/cm² thì tốc độ quạt 3 chạy.
• Khi áp suất ngưng tụ lớn hơn 16kg/cm² máy nén dừng.
• Khi áp suất giảm xuống nhỏ hơn 14kg/cm² thì máy nén hoạt động trở lại.

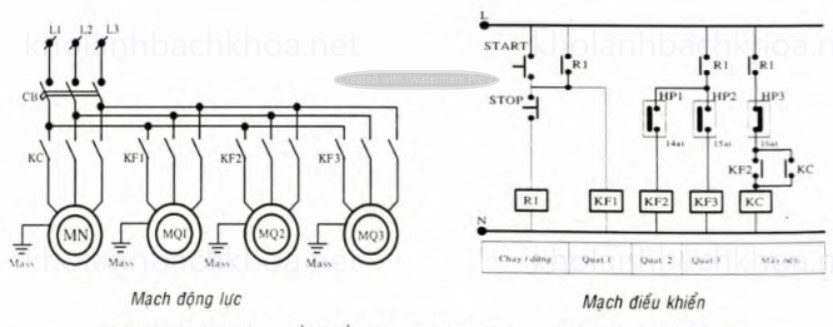

Dàn ngưng sử dụng 3 quạt 3 phase

Đối với thiết bị ngưng tụ có diện tích trao đổi nhiệt lớn, nếu sử dụng một quạt để giải nhiệt sẽ không hiệu quả, để tăng khả năng giải nhiệt cho thiết bị ngưng người ta thường dùng 2 hoặc 3 quạt để giải nhiệt. Ứng với một khoảng áp suất ngưng tụ hay nhiệt độ thì sẽ cho tương ứng số lượng quạt hoạt động.

Ví dụ:

• Khi áp suất ngưng tụ nhỏ hơn hoặc bằng 14kg/cm² thì quạt 1 chạy.
• Khi áp suất ngưng tụ nhỏ hơn hoặc bằng 15kg/cm² và lớn hơn 14kg/cm² thì tốc độ quạt 1 và 2 chạy.
• Khi áp suất ngưng tụ nhỏ hơn hoặc bằng 16kg/cm² và lớn hơn 15kg/cm² thì tốc độ quạt 1 , 2, 3 chạy.
• Khi áp suất ngưng tụ lớn hơn 16kg/cm² máy nén dừng.
• Khi áp suất giảm xuống nhỏ hơn 14kg/cm² thì máy nén hoạt động trở lại.

*Nguồn tham khảo: Tự động điều khiển các quá trình nhiệt lạnh – Nguyễn Tấn Dũng, Trịnh Văn Dũng
