Ký hiệu cơ bản trên mạch điện của hệ thống lạnh

Tên gọi	Ký hiệu trong mạch điện
Động cơ một chiều kích từ nối tiếp (motor DC)

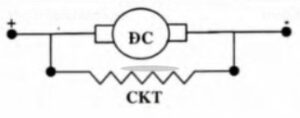

Động cơ một chiều kích từ song song (motor DC)
Aptomat 3 phase
Máy biến áp ba phase (Transiormer 3 phase)
Máy biến áp một phase (Transionner 1 phase)
Động cơ không đồng bộ 3 phase rôto lồng sóc

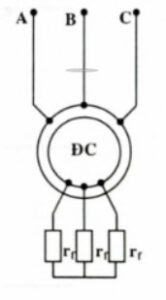

Động cơ không đồng bộ 3 phase rôto dây quấn
Động cơ không đồng bộ 3 phase cho cả hai loại (lồng sóc, dây quân) (motor AC – 3 phase)
Aptomat 1 phase
Nút ấn thường đóng (off switch)

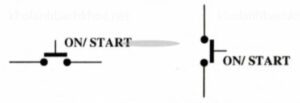

Nút ấn thường mở (on switch)

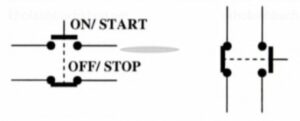

Nút ấn kép (vừa có tiếp điểm thường đóng, vừa có tiếp điểm thường mở)
Cầu dao 1 phase có cầu chì (interruptor/ kniie – swicth)
Cầu chì (Fuse)

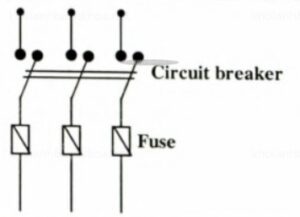

Cầu dao 3 phase có cầu chì (Circuit – breaker)

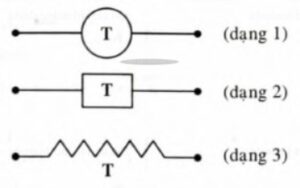

Cuộn dây relay thời gian (Timer)
Tiếp điểm relay thời gian thường đóng mở chậm

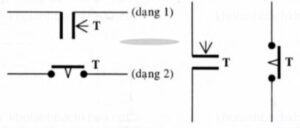

Tiếp điểm relay thời gian thường mở đóng chậm
Cuộn dây relay dòng cực đại (Current ralay)
Tiếp điểm thường mở của relay dòng
Tiếp điểm thường đóng của relay dòng
Cuộn dây relay điện áp (Voltage relay)
Tiếp điểm thường mở của relay điện áp
Tiếp điểm thường đóng của relay điện áp

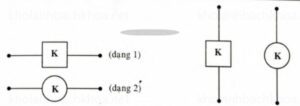

Công tắc tơ/ relay trung gian (Contactor/ intermediate relay)
Tiếp điểm thường đóng và thường mở của công tắc tơ/relay trung gian

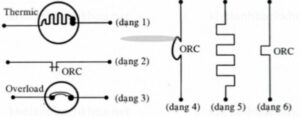

Phần tử đốt nóng/relay nhiệt/bảo vệ quá tải

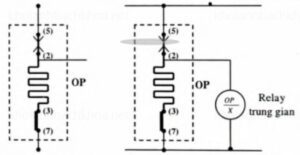

Relay hiệu áp lực dầu (Oil pressure relay)

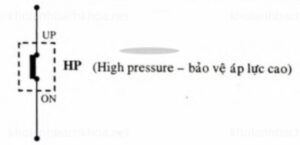

Relay áp lực cao (High pressure relay)

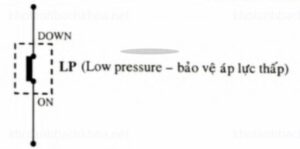

Relay áp lực thấp (Low pressure relay)

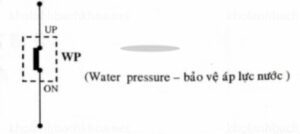

Relay áp lực nước (Water pressure relay)

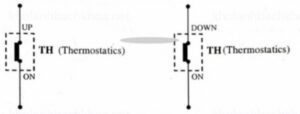

Relay nhiệt độ (Thermo statics)

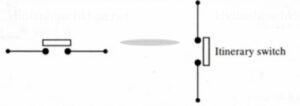

Công tắc hành trình (itinerary switch)
Công tắc phao / cảm biến mức lỏng (buoy switch/ level – liquid sensor)

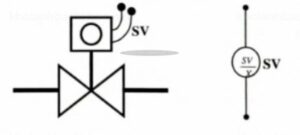

Van điện từ (solenoid valve)

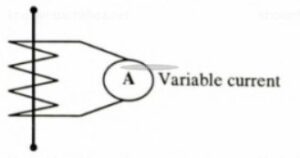

Phần tử biến dòng (variable current)
Phần tử chuyển mạch
Động cơ xoay chiều không đồng bộ 1 phase (motor AC – 1 phase)
Rơ le dòng khởi động
Điện trở xả đá
