Tìm hiểu búp phân phối lỏng

Búp phân phối lỏng (còn gọi là búp chia lỏng, búp phân phối) là thiết bị quan trọng trong hệ thống lạnh, đóng vai trò phân phối đều đặn môi chất lạnh lỏng từ bình chứa đến các dàn lạnh.

Chức năng búp phân phối lỏng

Phân phối đều đặn môi chất lạnh

Búp phân phối có vai trò quan trọng trong việc đảm bảo sự phân phối môi chất lạnh lỏng từ bình chứa đến các dàn lạnh một cách đều đặn. Điều này giúp đảm bảo tất cả các khu vực được làm lạnh một cách hiệu quả, tránh sự phân bố không đồng đều gây ra tình trạng lạnh không đều trong hệ thống.

Giảm thiểu tổn thất áp suất

Cấu tạo đặc biệt của búp phân phối giúp giảm thiểu tối đa tổn thất áp suất trong quá trình phân phối môi chất. Điều này đảm bảo hiệu suất của hệ thống lạnh không bị giảm sút do mất áp suất quá nhiều trong quá trình phân phối.

Tăng cường hiệu suất hoạt động

Khi môi chất lạnh được phân phối đều đặn, hệ thống làm lạnh sẽ hoạt động hiệu quả hơn, tiết kiệm năng lượng và giảm thiểu chi phí vận hành. Việc phân phối chính xác môi chất đến các dàn lạnh giúp hệ thống duy trì nhiệt độ và độ ẩm ổn định, tối ưu hóa hiệu suất.

Cấu tạo

Đối với dàn bay hơi có nhiều cụm ống làm việc song song với nhau, người ta sử dụng các búp phân lỏng để phân bố lỏng vào các cụm đều nhau. Có nhiều loại búp phân phối khác nhau, tuy nhiên về hình dạng, các búp phân phối đều có dạng như những chiếc đài sen. Lỏng từ ống chung khi vào búp phân phối được phân đều theo các hướng rẽ.

  • Thân búp: Là phần chứa môi chất lạnh và các cổng ra để phân phối đến các dàn lạnh.
  • Cổng vào: Nơi môi chất lạnh lỏng từ bình chứa đi vào búp phân phối.
  • Cổng ra: Các lỗ hoặc van cho phép môi chất lạnh lỏng đi ra và được phân phối đến các dàn lạnh.
  • Vách ngăn: Giúp phân phối môi chất lạnh đến các cổng ra một cách đều đặn.
Búp phân phối lỏng
Búp phân phối lỏng

Búp phân phối được bố trí ngay sau van tiết lưu. Các ống dẫn lỏng sau búp phân phối được nối đến các ống trao đổi nhiệt song song nhau.

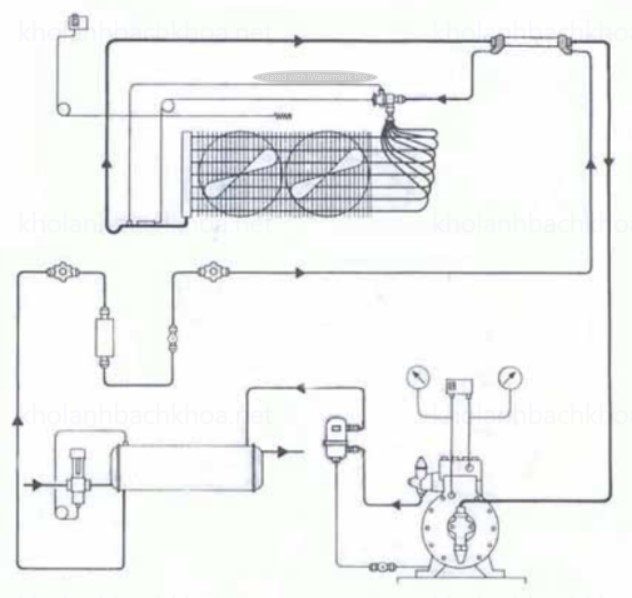

Sơ đồ cấp dịch dàn bay hơi qua búp phân phối gas
Sơ đồ cấp dịch dàn bay hơi qua búp phân phối gas

Nguyên lý hoạt động

Búp phân phối thường được bố trí ngay sau van tiết lưu. Khi môi chất lạnh lỏng từ ống chung vào búp phân phối, nó sẽ được phân bổ đều theo các hướng rẽ:

  1. Tiếp nhận lỏng: Môi chất lạnh từ bình chứa vào búp qua cổng vào.
  2. Phân phối đồng đều: Các vách ngăn bên trong búp giúp chia đều dòng chảy đến các cổng ra, đảm bảo rằng mỗi cụm ống nhận được lượng môi chất cần thiết.
  3. Đưa đến dàn lạnh: Sau khi được phân phối, môi chất lạnh tiếp tục chảy vào các ống dẫn đến các dàn trao đổi nhiệt song song nhau.

*Nguồn tham khảo: Tự động điều khiển các quá trình nhiệt lạnh – Nguyễn Tấn Dũng, Trịnh Văn Dũng
