Tìm hiểu phin lọc và sấy
Trong hệ thống lạnh, phin lọc và sấy đóng vai trò thiết yếu đảm bảo hiệu quả hoạt động, bảo vệ hệ thống và nâng cao tuổi thọ của các thiết bị.
Phin lọc
Vị trí và chức năng
Được lắp đặt trên đường dẫn lỏng từ bình chứa cao áp hoặc thiết bị ngưng tụ, nằm trước van tiết lưu. Vị trí chính xác: Giữa bình chứa cao áp (hoặc thiết bị ngưng tụ nếu không có bình chứa cao áp) và van điện từ – van tiết lưu.
Mục đích: Lọc tạp chất và ngăn ngừa bụi bẩn vào van tiết lưu, đảm bảo hiệu suất hoạt động của hệ thống.
Cấu tạo
- Vỏ phin: Phin lọc thường có vỏ hình trụ, được làm từ vật liệu bền chắc như kim loại hoặc nhựa, giúp bảo vệ các thành phần bên trong và chịu được áp suất cao trong hệ thống.
- Lưới lọc: Bên trong phin được bố trí lưới lọc hoặc một khối kim loại có khả năng lọc bụi. Lưới lọc thường được thiết kế với nhiều lớp và kích thước khác nhau để tối ưu hóa khả năng lọc.
Nguyên lý hoạt động
Phin lọc hoạt động dựa trên nguyên lý cơ học:
- Lọc tạp chất: Khi môi chất lạnh đi qua phin lọc, các tạp chất lớn sẽ bị giữ lại bởi lớp lưới đầu tiên. Điều này giúp ngăn chặn các hạt bụi lớn không cho chúng đi vào hệ thống.
- Lọc tạp chất nhỏ hơn: Các tạp chất nhỏ hơn sẽ tiếp tục được giữ lại bởi các lớp lưới tiếp theo. Nhờ vào việc sử dụng nhiều lớp lưới với kích thước khác nhau, phin lọc có thể loại bỏ hiệu quả nhiều loại tạp chất khác nhau.
- Duy trì độ sạch: Bằng cách loại bỏ bụi bẩn và tạp chất, phin lọc đảm bảo rằng môi chất lạnh luôn ở trạng thái sạch sẽ, giúp bảo vệ các thiết bị trong hệ thống khỏi hư hỏng.
Phin sấy
Vị trí và chức năng
Vị trí: Phin sấy thường được lắp đặt sau van tiết lưu. Điều này đảm bảo rằng môi chất lạnh đã được làm khô và loại bỏ độ ẩm trước khi đi vào máy nén.
Chức năng: Phin sấy có nhiệm vụ hấp thụ độ ẩm và ngăn ngừa sự hình thành nước trong hệ thống, điều này rất quan trọng vì nước có thể gây ra hiện tượng ăn mòn và hư hỏng cho máy nén lạnh cũng như các bộ phận khác trong hệ thống lạnh.

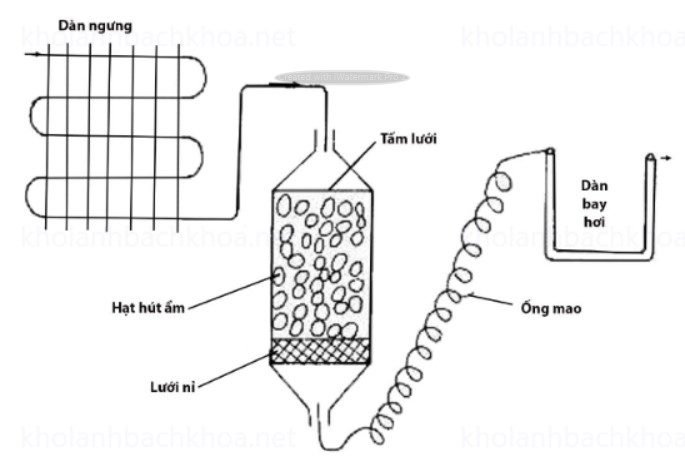

Cấu tạo
- Vỏ phin: Phin sấy thường có vỏ hình trụ được làm bằng đồng hoặc thép, giúp bảo vệ các thành phần bên trong và chịu được áp suất cao.
- Lưới chặn: Bên trong phin có lưới chặn để giữ lại các tạp chất lớn, ngăn không cho chúng đi vào hệ thống.
- Chất hút ẩm: Phin chứa các hạt hóa chất hút ẩm như silica gel hoặc zeolit. Những vật liệu này có khả năng hấp thụ độ ẩm hiệu quả.
- Lớp nỉ hoặc dạ: Có thể có thêm lớp nỉ hoặc dạ để tăng cường khả năng lọc và giữ lại các tạp chất nhỏ hơn.
Nguyên lý hoạt động
Phin sấy hoạt động dựa trên nguyên lý hấp thụ:
- Hấp thụ độ ẩm: Khi môi chất lạnh đi qua phin sấy, các phân tử nước trong môi chất sẽ được hấp thụ bởi các hạt silica gel hoặc zeolit. Điều này giúp loại bỏ hơi nước có trong môi chất lạnh.
- Lọc tạp chất: Các tạp chất khác, như bụi bẩn, sẽ bị giữ lại bởi lưới lọc bên trong phin. Điều này đảm bảo rằng chỉ có môi chất lạnh sạch sẽ đi vào hệ thống.
- Bảo vệ hệ thống: Bằng cách loại bỏ độ ẩm và tạp chất, phin sấy giúp ngăn ngừa hiện tượng ăn mòn và hư hỏng cho máy nén và các thiết bị khác trong hệ thống lạnh.
*Nguồn tham khảo: Tự động điều khiển các quá trình nhiệt lạnh – Nguyễn Tấn Dũng, Trịnh Văn Dũng
